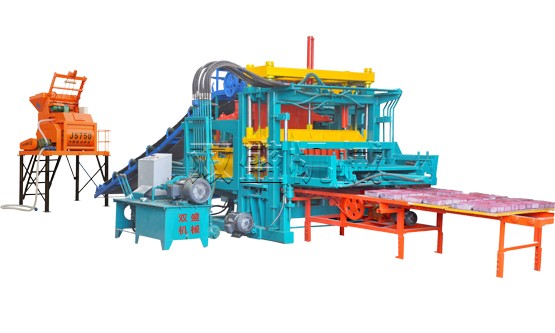

QT5-20B多功能制砖机

QT5-20设备更换模具可以生产各种型号尺寸的空心砌块和标准砖，彩砖机，透水砖，六角转，窨井砖，路沿石，水泥垫块等等达到了一机多用的效果，免去了您想生产不同产品而增加设备所造成的资金浪费。

目
录

设备介绍产品参数产品样板

设备介绍

整机：采用机、电、液一体化，全自动循环运行，能自动检测故障并显示。
液压：油路隐蔽，占用空间小，动力更强劲，主要部件均采用进口产品，压力更大，并彻底解决了长期运行易漏油的难题。
控制：运用德国西门子工业PLC控制系统，中文显示，触摸式操作，无级调频变速，随时依据不同原料改变动作，灵活方便。
布料：布料系统采用曲柄连杆结构，强制下料装置，彻底解决了异型砖布料难题，二次布料可生产各种彩色路面砖。
模具：采用特种钢、经过高频渗碳处理，厚度合理、精细磨、模箱扣板不经焊接，寿命更加耐用。采用插装式设计，更换速度快，实现一机多用。
激振：台模共振产生的激振力大，生产的砌块强度高达25兆帕。
防振：独特的胶囊减震技术，更增加延长大激振力下机体和模箱的寿命。
成型：制品强度高。独特的模具平衡设计，使生产的成品外观尺寸更精。

砖机结构特点：
1、液压系统采用台湾进口原件；集成电路控制，自动、手动操作均可；
2、整机配有磁控行程状态开关，手动、功能控制按钮开关等，操作方便实用。

产品参数


QT5-20B多功能制砖机
名称	标砖	空心砖	面包砖	路沿石
成型块数	36	5	20	1
班产量	60000	7200	30000	1200
生产周期	17	17	20	20
规格	24011553	390190190	20010055	1000350120

生产线组成	名称	数量	生产线技术参数	名称	单位	数量
	QT5-20型液压砌块成型机	1		成型周期	S	15-20
	操作柜	1		成型面积	MM	1000*550
	送板机	1		激振力	KN	68
	液压站	1		用地面积	M2	3500
	布料机	1		主机功率	KW	35
	出砖机	1		总机重量	T	7.5
	码垛机	1		外形尺寸	MM	400035002300
	三仓配料系统(电子计量)	1		托板尺寸	MM	120058030
	皮带输送机Ⅱ型（含支架）	1
	搅拌机	2
	随机模具	1
	随机配件和工具	1
